Применение преобразователей частоты и устройств плавного пуска в насосном оборудовании



ПроблемаПредлагаемое решениеРезультат
Высокие пусковые токи требуют применения кабелей большего сечения. Токовые перегрузки вызывают просадки напряжения в сети, сбои в работе контактной аппаратуры и ее преждевременный выход из строя Применение устройств плавного пуска или преобразователей частоты позволит существенно снизить вплоть до полного устранения токовые перегрузки и ударные механические перегрузки, возникающие при пуске двигателей. Увеличение срока службы контактной аппаратуры, двигателя и насосного агрегата, снижение расходов на ремонт.
При пуске и останове насосов возникают гидравлические удары, разрушающие трубопровод. Плавный пуск и останов насосов с использованием преобразователей частоты или устройств плавного пуска существенно снижает вплоть до полного устранения гидравлические удары. Увеличение срока службы насосных агрегатов, уменьшение расходов на ремонт оборудования и устранение порывов трубопроводов.
Отсутствие жидкости или "заглатывание" насосом воздуха приводит к перегреву подшипников в насосе и его преждевременному выходу из строя. Функция защиты от потери нагрузки обеспечивает постоянный контроль уровня нагрузки и осуществляет аварийный останов насоса при снижении нагрузки ниже допустимого уровня. Предупреждение выхода насоса из строя, увеличение срока службы насосного агрегата и сокращение расходов на ремонт.

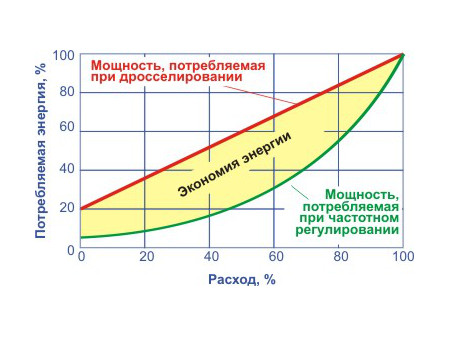

При изменении требуемого давления и расхода (в том числе при регулировании методом дросселирования) частота вращения двигателя остается неизменной, что приводит к потерям электроэнергии и дополнительному износу оборудования. Регулирование давления и/или расхода с использованием ПИД-регулятора, встроенного в преобразователь частоты, обеспечивает изменение частоты вращения двигателя в зависимости от требуемого режима. При этом оптимизируется потребление электроэнергии. Возможен переход в "спящий режим". Снижение потребляемой электроэнергии, отказ от использования задвижек, оптимизация технологического процесса. Снижение затрат на эксплуатацию и ремонт оборудования.

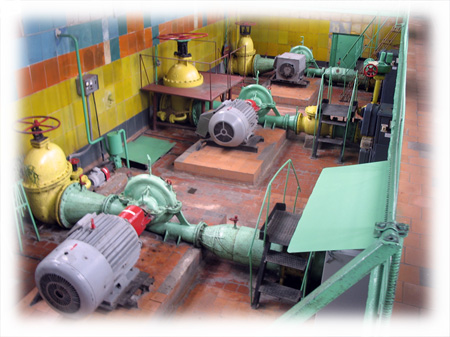

Водопроводные насосные станции

Применение устройств плавного пуска на ВНС позволяет:

  • снизить пусковые токи и устранить возникающие при пуске просадки напряжения в питающей сети
  • существенно снизить интенсивность гидравлических ударов при пуске и останове насоса



Применение преобразователей частоты на ВНС обеспечивает:

  • полное устранение токовых перегрузок двигателя и гидравлических ударов;
  • автоматическое поддержание заданного давления в напорном трубопроводе;
  • автоматическое изменение давления в трубопроводе в соответствии с заданным расписанием;
  • снижение потребляемой насосом электроэнергии на 10-40%;
  • устранение утечек, вызываемых избыточным давлением в трубопроводах (каждый 1 кг/см2 избыточного давления повышает утечки на 2-7%);
  • возможность дистанционного управления работой насосов и визуализации технологического процесса на пульте диспетчера.

Скачать пример настройки преобразователя частоты для применения на ВНС

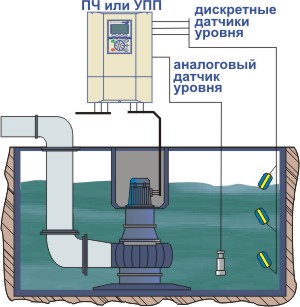

Канализационно-насосные станции

Применение устройств плавного пуска на КНС позволяет:

  • снизить пусковые токи и устранить возникающие при пуске просадки напряжения в питающей сети;
  • существенно снизить интенсивность гидравлических ударов при пуске и останове насоса.



Применение преобразователей частоты на КНС обеспечивает:

  • автоматическое поддержание уровня жидкости в резервуаре;
  • полное устранение токовых перегрузок двигателя и гидравлических ударов;
  • возможность дистанционного управления работой КНС и визуализации технологического процесса на диспетчерском пульте.

Скачать пример настройки преобразователя частоты для применения на КНС
