Преобразователи частоты 315-630кВт 660В

Преобразователи частоты 315-630кВт 660В

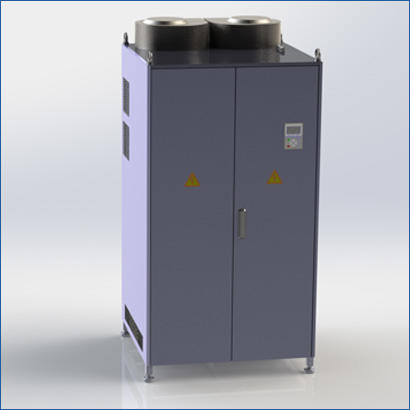

Преобразователи частоты 660В 315-630 кВт

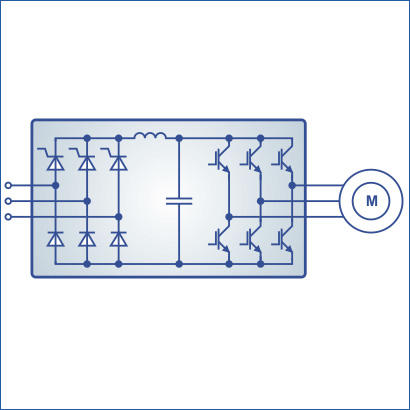

Схема преобразователя частоты

↑

Позвоните,
чтобы подобрать оборудование

Отдел продаж
+7 (4862) 51-03-07
Техническая поддержка
+7 (4862) 51-03-02

Предварительная информация

Серия (модификация): ЭИН-ПЧ04/660

Диапазон мощностей: 315…630 кВт

Входное напряжение: 3 фазы, 660 В, 50 Гц

Выходное напряжение: 3 фазы, 0…660 В

Выходная частота: 0…120 Гц

Входы: 8 дискретных входов типа «сухой контакт», 2 аналоговых входа (0…20мА или 0…10В)

Выходы: 3 релейных выхода

Интерфейс: RS485 (Modbus ASCII / RTU)

Гарантийный срок эксплуатации: 3 года

Расширенный диапазон защит для безаварийной работы при кратковременных просадках напряжения питания.

Возможность установки плат функционального расширения входов и выходов.

Пульт управления: многострочный дисплей с русскоязычным интерфейсом. Развитая система диагностики электропривода с отображением всех параметров работы.

Дополнительные функции: ПИД-регулятор, работа по расписанию, каскадное управление дополнительными двигателями

Описание
Технические характеристики
Документация
Дополнительное оборудование
Опросный лист

Преобразователи частоты серии ЭИН-ПЧ04/660 адаптированы для решения широкого спектра задач в различных областях применения.

На основе преобразователей частоты серии ЭИН-ПЧ04/660 возможно построение высоковольтных преобразователей частоты по двухтрансформаторной схеме.

Современное программное обеспечение, расширенный набор сервисных функций и возможность их гибкой настройки обеспечивают простоту интеграции преобразователей в любой технологический процесс. При необходимости функциональность преобразователей может быть расширена с помощью установки дополнительных модулей.

Высокая перегрузочная способность и силовые компоненты с увеличенным сроком службы обеспечивают надежную эксплуатацию привода.

Области применения

насосы
вентиляторы
компрессоры
системы промышленного кондиционирования
мельницы, мешалки и дробилки
центрифуги и сепараторы

Эффективность применения

автоматическое поддержание заданного давления, температуры или другого технологического параметра с помощью встроенного ПИД-регулятора;
возможность построения высоковольтных (3 кВ, 6 кВ, 10 кВ) преобразователей частоты по двухтрансформаторной схеме (при использовании выходного синусного фильтра);

возможность интеграции преобразователя частоты в АСУ ТП любого предприятия;
простота настройки при вводе в эксплуатацию и удобство диагностики рабочих режимов и аварийных ситуаций благодаря интуитивно понятному русскоязычному интерфейсу;

Структура условного обозначения преобразователя (согласно ГОСТ 26284-84):

ПЧ	–	Т	Т	П	Т	–	х	–	660	–	50	–	04	–	УХЛ4	–	ЭИН
(1)		(2)	(3)	(4)	(5)		(6)		(7)		(8)		(9)		(10)		(11)

(1) – Тип изделия: преобразователь частоты

(2) – Род тока на входе: Т - трехфазный

(3) – Род тока на выходе: Т - трехфазный

(4) – Способ охлаждения: П – принудительное

(5) – Вид полупроводниковых элементов силовой схемы: Т - транзисторы

(6) – Значение номинального выходного тока, А

(7) – Значение номинального выходного напряжения, В

(8) – Значение номинальной выходной частоты, Гц

(9) – Код модификации конструкции

(10) – Климатическое исполнение и категория размещения по ГОСТ 15150

(11) – Код производителя: ЭИН – ООО «Электротекс-ИН»

Номинальная выходная активная мощность	Номинальный выходной ток, А	Обозначение преобразователя
315	365	ПЧ-ТТПТ-365-660-50-04-УХЛ4-ЭИН
400	460	ПЧ-ТТПТ-460-660-50-04-УХЛ4-ЭИН
500	575	ПЧ-ТТПТ-575-660-50-04-УХЛ4-ЭИН
630	725	ПЧ-ТТПТ-725-660-50-04-УХЛ4-ЭИН

Основные характеристики
Функции управления
Функции защиты
Входы и выходы

Показатели надежности
Конструкция
Габаритные и установочные размеры

Основные характеристики
Напряжение на входе (U_ВХ)	660 В ^+20%_-25%, 3 фазы, глухозаземленная нейтраль
Частота напряжения на входе	50(60) Гц ± 2,5%
Выходное напряжение	3 фазы, диапазон изменения амплитуды: 0…100% UВХ; диапазон изменения частоты основной гармоники: 0,1…120 Гц
Точность поддержания выходной частоты	±0,1 Гц
Номинальная мощность, кВт	315	400	500	630
Номинальный ток, А	365	460	575	725
Тормозной ключ	опция
Коэффициент мощности в номинальном режиме	не менее 0,9
КПД	не менее 0,97 (в номинальном режиме)
Перегрузочная способность	125% номинального тока при продолжительности нагрузки 300 с и времени усреднения 10 минут

Вверх

Функции управления
Способ управления	скалярное управление по характеристике U/f (типы характеристики: линейная, квадратичная, характеристика пользователя — 11 точек)
Разгон/торможение	типы характеристики: линейная, характеристика пользователя (4 диапазона); время разгона/торможения 0…5000 с; настраиваемая стартовая частота; торможение постоянным током
Режимы регулирования	прямое управление выходной частотой; ПИД—регулирование
Источники задания частоты (или параметра для ПИД—регулирования)	пульт управления; внешние управляющие контроллеры (или ПДУ); аналоговые входы (0÷20 мА или 0÷10 В); дискретные входы; расписание
Источники команд	пульт управления; внешние управляющие контроллеры (или ПДУ); дискретные входы; расписание
ПИД—регулятор	два набора параметров ПИД—регулятора; «спящий» режим; настраиваемый источник обратной связи; управление каскадным пуском/остановом до 3 дополнительных двигателей (упрощенный каскадный контроллер);
Основные функции	ограничение минимальной и максимальной частоты; пропуск резонансных частот (3 зоны резонанса); реверс; генераторное торможение (только при подключении внешнего тормозного резистора); «подхват» – безударное включение на вращающийся двигатель с поиском скорости вращения; встроенный программируемый функциональный контроллер, обеспечивающий гибкую настройку дискретных входов и расписания.
Дополнительные функции	оценка количества потребляемой энергии; счетчик времени работы преобразователя; сохранение 2 наборов настроек преобразователя; защита от несанкционированного изменения настроек с помощью пароля.

Вверх

Функции защиты
Защиты и аварии	частотное токоограничение; максимально-токовая защита; времятоковая (тепловая) защита двигателя (I²t); предотвращение обратного вращения; от недопустимого снижения нагрузки двигателя; от обрыва датчика обратной связи; от неверной последовательности срабатывания сигналов на дискретных входах; от потери связи с пультом дистанционного управления или внешним контроллером; от перегрева преобразователя; от межфазных коротких замыканий и однофазных замыканий на землю на выходе преобразователя; от кратковременного превышения входного напряжения более чем на 20% от номинального; от исчезновения или недопустимого снижения входного напряжения более чем на 25% от номинального; от дисбаланса фаз входного напряжения; от обрыва одной или нескольких фаз входного напряжения; от дисбаланса выходного тока; от неисправностей во внутренних цепях преобразователя. Также доступны дискретные входы для подключения внешних сигналов аварии.
Диагностика	список активных аварий; ведение журнала возникновения аварийных ситуаций (не менее 100 записей с сохранением в энергонезависимой памяти)
Автоматический перезапуск	отключаемый, до 99 попыток перезапуска с настраиваемой задержкой повторного пуска

Функции защиты

Защиты и аварии

частотное токоограничение;
максимально-токовая защита;
времятоковая (тепловая) защита двигателя (I²t);
предотвращение обратного вращения;
от недопустимого снижения нагрузки двигателя;
от обрыва датчика обратной связи;
от неверной последовательности срабатывания сигналов на дискретных входах;
от потери связи с пультом дистанционного управления или внешним контроллером;
от перегрева преобразователя;
от межфазных коротких замыканий и однофазных замыканий на землю на выходе преобразователя;
от кратковременного превышения входного напряжения более чем на 20% от номинального;
от исчезновения или недопустимого снижения входного напряжения более чем на 25% от номинального;
от дисбаланса фаз входного напряжения;
от обрыва одной или нескольких фаз входного напряжения;
от дисбаланса выходного тока;
от неисправностей во внутренних цепях преобразователя.

Также доступны дискретные входы для подключения внешних сигналов аварии.

Диагностика

список активных аварий;
ведение журнала возникновения аварийных ситуаций (не менее 100 записей с сохранением в энергонезависимой памяти)

Автоматический перезапуск

отключаемый, до 99 попыток перезапуска с настраиваемой задержкой повторного пуска

Вверх

Входы и выходы
Аналоговые входы	2 входа (конфигурируемые, 0(4)÷20 мА или 0÷10 В) с групповой гальванической развязкой и программируемыми функциями. Характеристики входов: 0(4)÷20 мА (R_ВХ=220 Ом, макс. неразрушающий ток 30 мА); 0÷10 В (R_ВХ=21 кОм, макс. неразрушающее напряжение 24 В)
Дискретные входы	8 программируемых дискретных входов (беспотенциальные, типа «сухой контакт») с групповой гальванической развязкой
Релейные выходы	3 программируемых выхода (~250 VAC, 3 A или 30 VDC, 3 A) с нормально замкнутыми и нормально разомкнутыми контактами
Интерфейс связи	RS-485 c гальванической развязкой (протокол передачи данных ModBus ASCII, ModBus RTU)
Модули расширения	подключение до 3 модулей расширения
Встроенные источники питания	Защищенные от коротких замыканий и перегрузок: 1 источник 10 В ±5%, макс. ток 10 мА; 1 источник 24 В ±10%, макс. ток 120 мА

Вверх

Показатели надежности
Средняя наработка на отказ	не менее 40 000 часов
Средний ресурс	не менее 100 000 часов
Гарантийный срок эксплуатации	3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента отгрузки

Вверх

Конструкция
Тип охлаждения	воздушное принудительное (встроенные вентиляторы, направление потока воздуха снизу вверх)
Степень защиты оболочки	IP20
Требования к окружающей среде	при транспортировке: температура от —40 °С до +50 °С при эксплуатации: температура от 0 °С до +40 °С, относительная влажность 80% при 25 °С (без конденсации влаги)

Вверх

Габаритные и установочные размеры

ПЧ мощностью 315-630 кВт 660В

Номинальная выходная активная мощность	Габаритные размеры, мм, не более			Масса, кг, не более
Номинальная выходная активная мощность	Ширина L, мм	Высота H, мм	Глубина B, мм	Масса, кг, не более
315 кВт	810	1800	700	500
400 кВт 500 кВт 630 кВт	750	2300	1150	500

Вверх

Страница находится в разработке

Назначение оборудования	Тип оборудования
Поддержание технологического параметра	Датчик давления
Улучшение электромагнитной совместимости ПЧ с питающей сетью	Сетевой дроссель Входной пассивный фильтр Сетевой фильтр ЭМС Дроссель звена постоянного тока
Улучшение электромагнитной совместимости ПЧ с двигателем	Дроссель двигателя Выходной синусный фильтр
Работа в режиме динамического торможения	Тормозной резистор
Дистанционное управление преобразователем частоты	Пульт дистанционного управления
Расширение функциональных возможностей преобразователя частоты	Модули функционального расширения входов-выходов

Оборудование может быть подключено как по отдельности, так и в любых комбинациях в зависимости от условий эксплуатации электропривода.
