Дроссели и фильтры

Сетевой дроссель

Входной (сетевой) пассивный фильтр

Сетевой фильтр ЭМС

Дроссель звена постоянного тока

Дроссель двигателя

Выходной синусный фильтр

Для улучшения электромагнитной совместимости к преобразователю частоты может подключаться следующее дополнительное оборудование:

  • сетевой дроссель;
  • входной пассивный фильтр;
  • сетевой фильтр ЭМС.



Для улучшения совместимости преобразователя с питающей сетью и с двигателем, увеличения ресурса преобразователя и обеспечения работы в режиме динамического торможения к преобразователю может подключаться следующее дополнительное оборудование:

  • дроссель звена постоянного тока (для преобразователей мощностью 5,5-90 кВт);
  • тормозной резистор;
  • дроссель двигателя;
  • выходной синусный фильтр.

Оборудование может быть подключено как по отдельности, так и в любых комбинациях в зависимости от условий эксплуатации электропривода.

Вверх

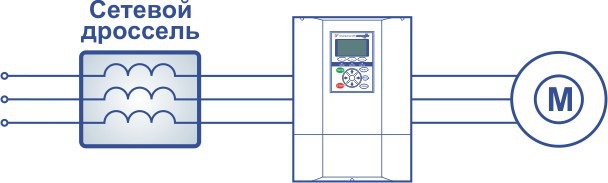

Сетевой дроссель

Сетевой дроссель необходим:

  • для ограничения переходных токов при резких изменениях сетевого напряжения или дисбалансе напряжений питающей сети. При отсутствии сетевого дросселя большие переходные токи могут привести к ложным срабатываниям автоматического выключателя;
  • для защиты преобразователя при коротких замыканиях во внутренних силовых цепях преобразователя (ограничивается скорость нарастания тока короткого замыкания и установившийся ток короткого замыкания);
  • для улучшения коэффициента мощности преобразователя по отношению к питающей сети. Наибольшая эффективность достигается при одновременной установке сетевого дросселя и дросселя звена постоянного тока;
  • для улучшения гармонического состава тока, потребляемого преобразователем из питающей сети. При отсутствии сетевого дросселя или входного пассивного фильтра высшие гармоники тока искажают форму напряжения питающей сети и могут приводить к сбоям в работе оборудования, подключенного к этой сети.



Использование сетевого дросселя особенно рекомендуется в следующих случаях:

  • при параллельном включении нескольких преобразователей с близко расположенными соединениями;
  • при наличии в сети питания значительных помех от другого оборудования;
  • при асимметрии (дисбалансе) напряжения питания между фазами более 2% номинального напряжения;
  • мощность питающей сети в 10 и более раз превышает мощность преобразователя (питание преобразователя от линии с низким полным сопротивлением) или происходят быстрые изменения мощности питающей сети;
  • при установке большого количества преобразователей на одной линии;
  • для уменьшения перегрузки конденсаторов, повышающих cos fi , если преобразователь подключен к питающей сети, оснащенной корректором коэффициента мощности;
  • при питании преобразователя от дизель-генератора.

Сетевой дроссель рекомендуется устанавливать как можно ближе к преобразователю.

Вверх

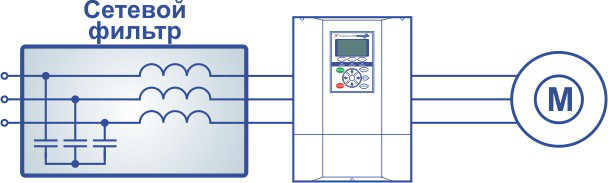

Входной (сетевой) пассивный фильтр

Пассивный фильтр позволяет снизить уровень гармоник тока, потребляемого из сети, до 16% или 10%, в зависимости от исполнения фильтра. При отсутствии входного пассивного фильтра или сетевого дросселя высшие гармоники тока искажают синусоиду напряжения питающей сети и могут приводить к сбоям в работе оборудования, подключенного к этой сети.

Использование сетевого пассивного фильтра особенно рекомендуется при размещении преобразователя в жилых зонах.

Пассивный фильтр рекомендуется устанавливать как можно ближе к преобразователю.

Вверх

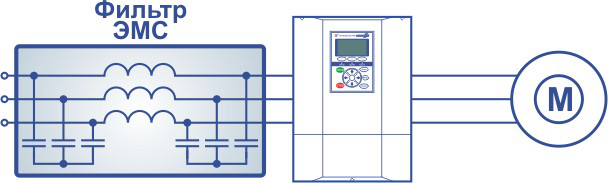

Сетевой фильтр ЭМС

Сетевой фильтр ЭМС необходим для подавления радиопомех, наводимых в питающей сети при работе преобразователя.

Использование сетевого фильтра ЭМС особенно рекомендуется при размещении преобразователя в жилых зонах, а также при наличии помехочувствительного оборудования, подключенного к тому же вводу питания. Сетевой фильтр ЭМС не может применяться в системах питания с изолированной нейтралью, так как может привести к случайным срабатываниям устройств контроля изоляции.

Вверх

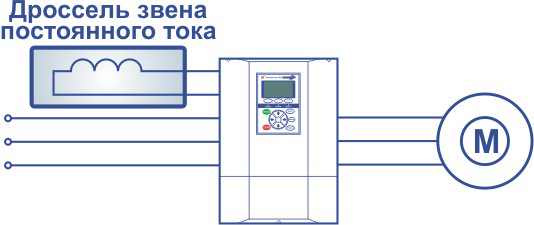

Дроссель звена постоянного тока

Дроссель звена постоянного тока необходим для:

  • снижения пульсаций выходного тока;
  • улучшения гармонического состава тока, потребляемого преобразователем из питающей сети;
  • увеличения ресурса силовых конденсаторов звена постоянного тока преобразователя за счет снижения импульсных токов заряда при резких изменениях сетевого напряжения;
  • улучшения коэффициента мощности преобразователя по отношению к питающей сети.

Коэффициент мощности преобразователя нормируется только при наличии дросселя звена постоянного тока. Наибольшая эффективность достигается при одновременной установке сетевого дросселя и дросселя звена постоянного тока.

Для всех преобразователей частоты мощностью более 110 кВт дроссель звена постоянного тока встроен в преобразователь.

Для преобразователей частоты мощностью 5,5-90 кВт внешний дроссель звена постоянного тока должен быть установлен в следующих случаях:

  • при необходимости обеспечения стабильного значения коэффициента мощности;
  • при питании преобразователя от дизель-генератора.

Вверх

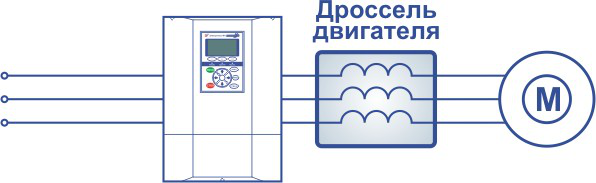

Дроссель двигателя

Дроссель двигателя необходим:

  • для снижения емкостных токов утечки в кабелях подключения двигателя;
  • для ограничения пиковых перенапряжений на двигателе до безопасных значений и снижения риска повреждения изоляции двигателя;
  • для защиты преобразователя при наличии контактора, подключенного между преобразователем и двигателем.



Дроссель двигателя должен быть установлен при длине кабеля подключения двигателя:

  • от 100 до 300 метров для неэкранированного кабеля;
  • от 50 до 200 метров для экранированного кабеля.

В случае параллельного подключения к выходу преобразователя нескольких двигателей учитывается суммарная длина кабелей.

Вверх

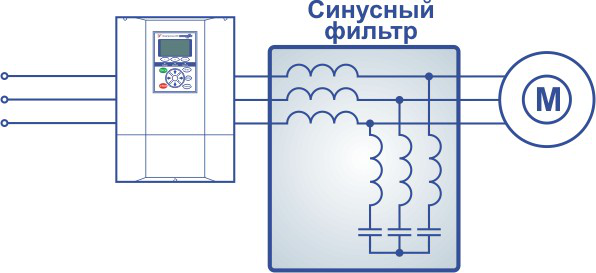

Выходной синусный фильтр

Выходной синусный фильтр необходим:

  • для снижения емкостных токов утечки в кабелях подключения двигателя;
  • для ограничения пиковых перенапряжений на двигателе до безопасных значений и снижения риска повреждения изоляции двигателя.



Выходной синусный фильтр должен быть установлен:

  • при длине кабеля подключения двигателя более 300 метров – для неэкранированного кабеля;
  • при длине кабеля подключения двигателя более 200 метров – для экранированного кабеля;
  • при установке промежуточного трансформатора между преобразователем и двигателем, независимо от длины кабеля.

В случае параллельного подключения к выходу преобразователя нескольких двигателей учитывается суммарная длина кабелей.
