Тормозной резистор

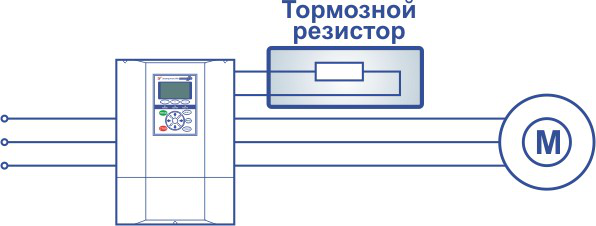

При торможении (снижении частоты) электропривода кинетическая энергия, запасенная в механизмах, поступает обратно в преобразователь. При этом напряжение в звене постоянного тока может возрастать. Для предотвращения аварийного отключения преобразователя по превышению напряжения в звене постоянного тока, избыточное напряжение может быть преобразовано в тепло с использованием внешнего тормозного резистора.

Тормозной резистор, как правило, необходим для реализации режима торможения с относительно высоким темпом в случае механизмов с большим моментом инерции (вентиляторы, центрифуги), а также в механизмах с периодической сменой двигательного и генераторного режима (например, станки-качалки).

Торможение с высоким темпом при отсутствии тормозного резистора или при некорректном выборе параметров тормозного резистора может привести к аварийному отключению преобразователя с кодом «Высокое Udc».
