Устройства плавного пуска 315 кВт–4 МВт

Устройства плавного пуска 315 кВт–4 МВт

УППВ

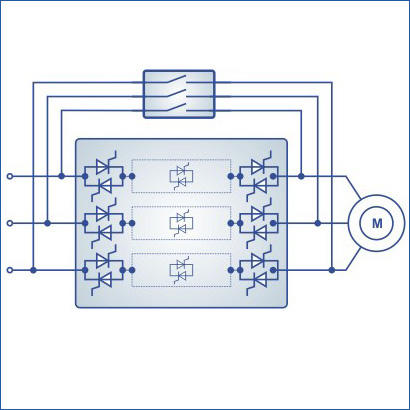

Схема УППВ

↑

Позвоните,
чтобы подобрать оборудование

Отдел продаж
+7 (4862) 51-03-07
Техническая поддержка
+7 (4862) 51-03-02

Предварительная информация

Серия (модификация): ЭИН-УППВ

Диапазон мощностей: 315 кВт…4 МВт

Рабочее напряжение: 3 кВ, 6 кВ, 10 кВ

Гарантийный срок эксплуатации: 3 года

Сохранение работоспособности при отказе одного из тиристоров в каждой фазе.

Функция плавного пуска двигателя с ограничением тока на заданном уровне.

Встроенные часы реального времени, обеспечивающие возможность работы УППВ в автоматическом режиме в соответствии с заданным графиком

Возможность установки в шкаф УППВ шунтирующего и дополнительного контакторов.

Описание
Технические характеристики
Документация
Дополнительное оборудование
Опросный лист

Устройства плавного пуска серии ЭИН-УППВ предназначены для плавного запуска и останова трехфазных синхронных и асинхронных двигателей с короткозамкнутым ротором. Устройства осуществляют мягкий (безударный) пуск и останов двигателя методом плавного нарастания/спада напряжения. Во всех режимах работы УППВ осуществляется контроль и ограничение тока.

Простота настройки УППВ обеспечивается встроенным графическим пультом управления с интуитивно понятным интерфейсом и полностью русскоязычным меню.

Области применения

Решаемые задачи

снижение пусковых токов и устранение возникающих при пуске просадок напряжения в питающей сети;
существенное снижение интенсивности гидравлических ударов в трубопроводе при пуске и останове насоса;
исключение проскальзывания ремней в ременных передачах;
значительное снижение динамических перегрузок и пусковых ударов при пуске и останове механизмов с большим моментом инерции (вентиляторы, дымососы и т.п.);
увеличение срока службы контактной аппаратуры, двигателя и приводного механизма, снижение расходов на текущий ремонт оборудования;
интеграция устройства плавного пуска в АСУ ТП любого предприятия.

Структура условного обозначения устройства плавного пуска высоковольтного (согласно ГОСТ 26284-84):

УППВ	–	Т	Т	х	Т	–	х	–	380	–	50	–	04	–	УХЛ4	–	ЭИН
(1)		(2)	(3)	(4)	(5)		(6)		(7)		(8)		(9)		(10)		(11)

(1) – Тип изделия: устройство плавного пуска высоковольтное

(2) – Род тока на входе: Т - трехфазный

(3) – Род тока на выходе: Т - трехфазный

(4) – Способ охлаждения: П – принудительное воздушное, Е – естественное воздушное

(5) - Вид силовых приборов силовой схемы: Т - тиристоры

(6) – Значение номинального выходного тока, А

(7) – Значение номинального выходного напряжения, В

(8) – Значение номинальной выходной частоты, Гц

(9) – Наличие встроенных контакторов:

К00 – контакторы отсутствуют
К01 – встроенный обводной контактор
К10 – встроенный дополнительный контактор
К11 – встроенные обводной и дополнительный контакторы

(10) – Климатическое исполнение и категория размещения по ГОСТ 15150

(11) – Код производителя: ЭИН – ООО «Электротекс-ИН»

Основные характеристики
Управление пуском и остановом
Интерфейс пользователя
Функции защиты

Входы и выходы
Показатели надежности
Конструкция
Габаритные и установочные размеры

Основные характеристики
Напряжение на входе (U_ВХ)	3 кВ +10%/-15%, 50 Гц, 3 фазы
	6 кВ +10%/-15%, 50 Гц, 3 фазы
	10 кВ +10%/-15%, 50 Гц, 3 фазы
Напряжение питания собственных нужд	230В ± 20%, 50(60) Гц, 1 фаза синхронизация с силовым напряжением не требуется По запросу доступны другие напряжения питания
Байпасный контактор	Встроенный: опция +БК Тип контактора: вакуумный, с пружинным приводом Ресурс по механической прочности: не менее 50 000 циклов Рассчитан на пусковые токи при прямом подключении к сети
Линейный контактор	Встроенный: опция +ЛК Тип контактора: вакуумный, с пружинным приводом Ресурс по механической прочности: не менее 50 000 циклов Рассчитан на пусковые токи при прямом подключении к сети
Входной и выходной разъединители-заземлители	Встроенные: опция +2РВЗ Тип привода: ручной Ресурс по механической прочности: не менее 10 000 циклов
Ключ высоковольтный тиристорный	Количество тиристоров в ключе: 3 кВ: 3 пары тиристоров 6 кВ: 4 пары тиристоров 10 кВ: 7 пар тиристоров Производитель тиристоров: ООО «Протон-Электротекс», г.Орел, РФ
Нагрузка	Асинхронный двигатель с короткозамкнутым ротором Синхронный двигатель (асинхронный пуск с управлением внешним возбудителем)

Вверх

Управление пуском и остановом
Режимы работы	однодвигательный режим многодвигательный режим (каскадный запуск и останов любого количества двигателей при управлении от внешнего контроллера или АСУ ТП)
Режимы управления пуском и остановом	ручное управление (по командам оператора с пульта управления); управление от внешней релейно-контактной аппаратуры (используются дискретные входы типа «сухой контакт»); автоматический плавный пуск при включении питающего напряжения, останов самовыбегом; управление от пульта дистанционного управления или внешней АСУ ТП (используется интерфейс RS- 485).
Режимы пуска двигателя	плавный пуск с линейно нарастающим напряжением; плавный пуск с токоограничением (настройка графика токоограничения по 5 точкам) пуск с отрывающим импульсом (кик-старт)
Режимы останова двигателя	плавный останов с линейно снижающимся напряжением; останов самовыбегом
Длительность плавного запуска и останова	1…120 с раздельная настройка для пуска и останова
Уровень ограничения тока при пуске	200...500% номинального тока, настраиваемый график токоограничения (5 точек)
Количество характеристик пуска и останова	4 настраиваемых конфигурации пуска и останова
Время блокировки между пусками/остановами	настраиваемое, до 160 минут

Вверх

Интерфейс пользователя
Встроенная панель управления	Пульт управления с графическим ЖК-дисплеем и полнотекстовым русскоязычным меню Кнопочный пост управления (кнопки ПУСК, СТОП, СБРОС АВАРИИ, лампы индикации состояния)
Пульт дистанционного управления Дополнительное оборудование	Пульт управления с графическим ЖК-дисплеем и полнотекстовым русскоязычным меню; функционал полностью аналогичен встроенному пульту; подключение по интерфейсу RS485 удаленность до 300 м

Вверх

Функции защиты и диагностики
Защиты и аварии (питающая сеть)	от кратковременного превышения входного напряжения более чем на 10% от номинального; от исчезновения или недопустимого снижения входного напряжения более чем на 15% от номинального; от дисбаланса фаз входного напряжения; от обрыва фаз питающей сети (неполнофазный режим работы); от обратной фазировки питающего напряжения опция +ОПН: встроенные ограничители перенапряжения
Защиты и аварии (внутренние цепи)	от перегрева УППВ; отключение сетевого контактора при несрабатывания байпасного контактора
Защиты и аварии (двигатель)	максимально-токовая защита; времятоковая (тепловая) защита двигателя (I²t); от превышения максимально допустимого времени пуска; от частых пусков двигателя; от дисбаланса выходного тока и обрыв фазы двигателя
Внешняя блокировка	Дискретный вход для подключения внешнего сигнала аварии или блокировки работы
Диагностика	контроль исправности тиристоров перед пуском; контроль температуры охладителей тиристоров; контроль исправности встроенных источников питания и драйверов управления тиристорами; данные последнего пуска (величина пускового тока и длительность пуска); отображение в реальном времени сетевых напряжений, а также напряжений, токов и мощности двигателя
Журнал событий	1024 записи последних событий (пуск, останов, авария и т.п.) с привязкой к часам реального времени

Вверх

Входы и выходы
Аналоговые входы	2 входа (конфигурируемые, 0(4)÷20 мА или 0÷10 В) с индивидуальной гальванической развязкой и программируемыми функциями. Характеристики входов: 0(4)÷20 мА (RВХ=220 Ом, макс. неразрушающий ток 30 мА); 0÷10 В (RВХ=21 кОм, макс. неразрушающее напряжение 24 В)
Дискретные входы	9 входов типа «сухой контакт» с групповой гальванической развязкой, с фиксированными функциями.
Релейные выходы	7 релейных выходов (~250VAC, 4A) с нормально замкнутыми и нормально разомкнутыми контактами, с фиксированными функциями
Интерфейс связи	RS-485 с гальванической развязкой (протоколы связи Modbus ASCII, Modbus RTU)
Аналоговые выходы	Опция +Aout: токовый выход 4…20мА
Подключения датчиков температуры двигателя	Опция +PTC: модуль контроля температуры (датчики типа PTC)

Вверх

Конструкция
Конструктивное исполнение	Напольный шкаф одностороннего обслуживания
Подвод силовых кабелей	снизу
Тип охлаждения	воздушное естественное
Степени защиты оболочки	IP20 - стнадарт IP54 - опция
Номинальное напряжение изоляции	не менее 8,5 кВ (50 Гц) в течение 60 сек для цепей 3 кВ не менее 16 кВ (50 Гц) в течение 60 сек для цепей 6 кВ не менее 26 кВ (50 Гц) в течение 60 сек для цепей 10кВ
Условия эксплуатации	температура от 0°С до +40°С без снижения характеристик (Опция УХЛ3.1: от -20°С до +40°С с подогревателем) Двустороннее обслуживание (ном.ток ячейки более 250А) Одностороннее обслуживание (ном. ток ячейки до 250 А)

Вверх

Показатели надежности
Средняя наработка на отказ	не менее 20 000 часов
Среднее время восстановления работоспособного состояния	не более 12 часов
Срок службы	не менее 7 лет
Гарантийный срок эксплуатации	3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента отгрузки

Вверх

Габаритные и установочные размеры

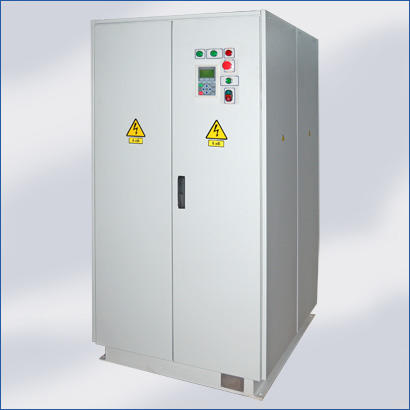

Конструктивно УППВ выполнено в виде напольного шкафа одностороннего обслуживания со степенью защиты оболочки IP20.

Габаритные размеры УППВ (3 кВ)

Номинальный выходной ток, А	Рекомендуемая мощность двигателя, кВт	Ширина L, мм	Высота H, мм	Глубина B, мм	Внешний вид
37	315	1100	1850	1080	Рисунок УППВ-1
48	400
60	500
73	630	1240	2120	1080
95	800
120	1000
150	1250	1240	2350	1080	Рисунок УППВ-2
190	1600
240	2000
300	2500	1440	2350	1500
375	3150	1700	2350	1500
425	3550
475	4000

Габаритные размеры УППВ (6 кВ)

Номинальный выходной ток, А	Рекомендуемая мощность двигателя, кВт	Ширина L, мм	Высота H, мм	Глубина B, мм	Внешний вид
37	315	1100	1850	1080	Рисунок УППВ-1
48	400
60	500
73	630	1240	2120	1080
95	800
120	1000
150	1250	1240	2350	1080	Рисунок УППВ-2
190	1600
240	2000
300	2500	1440	2350	1500
375	3150	1700	2350	1500
425	3550
475	4000

Габаритные размеры УППВ (10 кВ)

Номинальный выходной ток, А	Рекомендуемая мощность двигателя, кВт	Ширина L, мм	Высота H, мм	Глубина B, мм	Внешний вид
29	400	1240	2350	1300	Рисунок УППВ-1
37	500
47	630
60	800
75	1000
90	1250
115	1600
145	2000
180	2500	1500	2350	1300	Рисунок УППВ-3
230	3150	1500	2350	1300	Рисунок УППВ-3

Вверх

Сертификаты

Наименование	Формат	Ссылка на файл
Декларация соответствия УППВ	pdf	Декларация соответствия УППВ 2023.pdf

Страница в стадии наполнения
